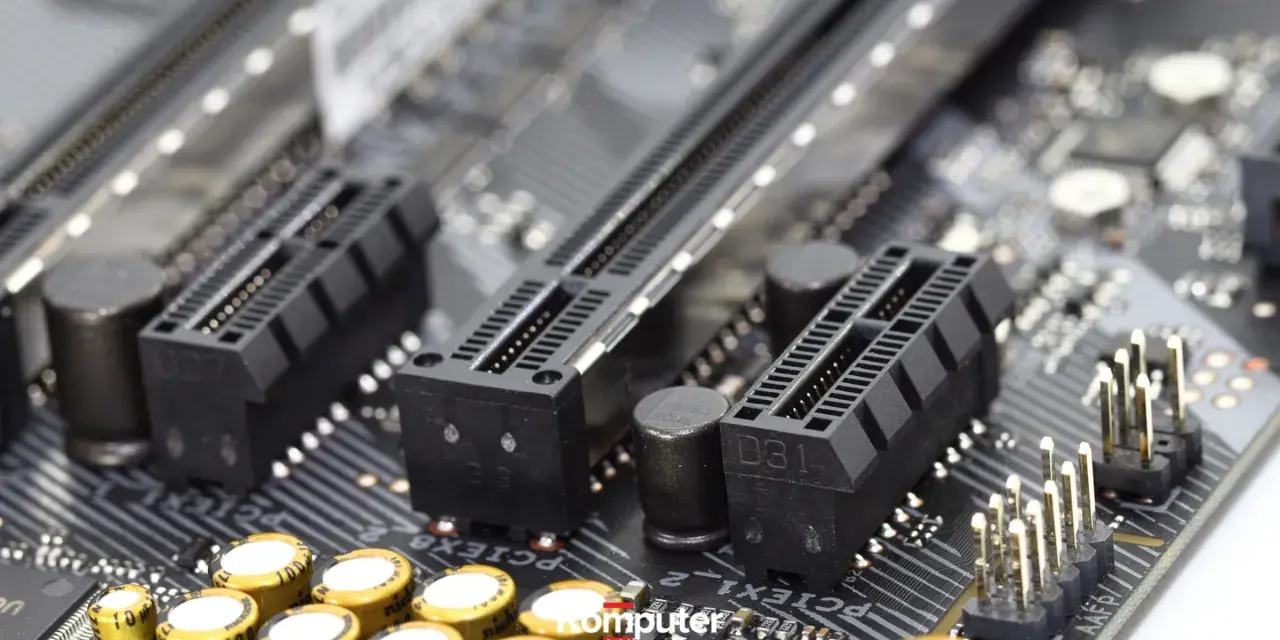

Małe złącze rozszerzeń w komputerze często decyduje o tym, czy podłączysz potrzebną kartę i czy nie ograniczysz jej wydajności. PCI Express x1 to najwęższy wariant magistrali PCIe, ale w praktyce potrafi być całkiem wystarczający dla wielu kart sieciowych, dźwiękowych i kontrolerów USB. Poniżej wyjaśniam, jak działa ten standard, gdzie ma sens, jakie są jego ograniczenia i na co zwrócić uwagę, zanim kupisz kartę albo płytę główną.
Najkrótsza odpowiedź o tym slocie
- x1 oznacza jednołącze PCIe, czyli najmniejszą szerokość magistrali w tej rodzinie.
- To nie jest „wolny standard”, tylko rozwiązanie do urządzeń o umiarkowanych wymaganiach.
- Najczęściej trafia do kart Wi-Fi, audio, USB, prostych sieciówek i kart przechwytujących o niższym obciążeniu.
- O realnej szybkości decyduje nie tylko szerokość x1, ale też generacja PCIe i to, czy slot nie dzieli linii z innym złączem.
- Krótsza karta zwykle pasuje do dłuższego slotu, ale nie odwrotnie.
Co oznacza x1 w PCIe
W PCIe litera i liczba po niej opisują szerokość łącza, czyli liczbę linii danych. Wariant x1 ma jedną linię, a każda linia działa pełnodupleksowo, więc może przesyłać dane jednocześnie w obie strony. W praktyce to właśnie ta liczba mówi mi, jak „szeroki” jest kanał komunikacji między kartą a płytą główną.
PCI-SIG podkreśla, że kolejne generacje PCIe zachowują zgodność wsteczną, więc urządzenia i sloty negocjują wspólny tryb pracy po uruchomieniu komputera. To ważne, bo sam napis x1 nie mówi jeszcze wszystkiego. Taki slot może działać w różnych generacjach, a każda z nich daje inną przepustowość.
| Generacja | Przepustowość jednej linii na kierunek | Co to oznacza w praktyce |
|---|---|---|
| PCIe 1.x | około 250 MB/s | Wystarcza do prostych kart i starszych konstrukcji. |
| PCIe 2.x | około 500 MB/s | Dobry poziom dla wielu kart sieciowych i USB. |
| PCIe 3.0 | około 985 MB/s | To już sensowny zapas dla większości typowych urządzeń x1. |
| PCIe 4.0 | około 1,97 GB/s | Znacznie lepszy margines, ale nadal jedna linia ma swoje granice. |
| PCIe 5.0 | około 3,94 GB/s | Duży skok, choć wiele kart x1 i tak nie wykorzysta takiego zapasu. |
To wartości teoretyczne na jeden kierunek. W realnym użyciu część przepustowości zjada narzut protokołu, więc zawsze liczę na trochę mniej niż w tabeli. I właśnie dlatego sama etykieta „x1” nie wystarcza do oceny całego slotu, co od razu prowadzi do pytania, do czego taki interfejs nadaje się najlepiej.
Do czego ten slot nadaje się najlepiej
Najczęściej widzę x1 tam, gdzie urządzenie potrzebuje stabilnej komunikacji, ale nie zbliża się do granic przepustowości magistrali. To bardzo praktyczny wybór dla dodatków, które mają działać po cichu w tle, bez walki o każde megabajty transferu.
| Typ karty | Czy x1 zwykle wystarcza | Dlaczego to ma sens |
|---|---|---|
| Karta Wi-Fi / Bluetooth | Tak | Ruch sieciowy zwykle nie dobija do granicy jednego kanału PCIe. |
| Karta dźwiękowa | Tak | Wąskim gardłem bywa tu raczej jakość układu audio niż magistrala. |
| Kontroler USB | Tak | Przy kilku portach dodatkowych x1 zazwyczaj daje wystarczający zapas. |
| Sieciówka 1 GbE lub 2,5 GbE | Zwykle tak | To rozsądny kompromis między kosztem a możliwościami. |
| Sieciówka 10 GbE | Czasem | Tu trzeba już uważać, bo starsze x1 potrafi być za ciasne. |
| Karta przechwytująca | Zależy od modelu | Im wyższa rozdzielczość i bitrate, tym szybciej x1 zaczyna ograniczać. |
| Adapter NVMe na PCIe | Raczej nie jako główne rozwiązanie | Szybkie dyski SSD często chcą więcej niż jedna linia może sensownie dać. |
Jeśli mam uprościć temat do jednej zasady, to brzmi ona tak: x1 jest świetne dla rozsądnych dodatków, ale słabe dla urządzeń, które naprawdę lubią szerokie łącza. Dlatego karta Wi-Fi czy dźwiękowa nie potrzebują x4, a szybki kontroler NVMe albo mocna karta przechwytująca już często tak. Z tego powodu sama zgodność mechaniczna nie wystarcza, bo trzeba jeszcze sprawdzić, czy wszystko naprawdę pasuje i działa z pełną funkcjonalnością.
Jakie karty pasują, a jakie tylko pozornie
Najprostsza zasada jest taka: krótsza karta x1 zwykle pasuje do dłuższego slotu PCIe, ale dłuższa karta nie wejdzie do krótkiego gniazda. To kwestia fizycznej długości złącza, a nie samej generacji. Właśnie dlatego na płytach głównych często spotyka się pełnowymiarowe sloty, które elektrycznie pracują tylko jako x4 albo nawet x1.
| Sytuacja | Co się dzieje | Wniosek praktyczny |
|---|---|---|
| Karta x1 włożona do dłuższego slotu | Zwykle działa bez problemu | To normalny scenariusz i najczęściej właśnie tak korzysta się z krótszych kart. |
| Karta x4, x8 albo x16 włożona do x1 | Fizycznie się nie zmieści | Nie warto liczyć na obejścia, bo mechanicznie to po prostu inny format. |
| Slot wygląda na długi, ale działa jako x1 | Pracuje niżej, niż sugeruje jego długość | Trzeba sprawdzić instrukcję płyty, a nie tylko sam wygląd gniazda. |
Tu właśnie przydaje się dokumentacja płyty głównej. Producent często opisuje nie tylko to, ile slotów widzisz, ale też jaką szerokość elektryczną każdy z nich faktycznie obsługuje. Jak pokazują instrukcje wielu płyt, niektóre gniazda dzielą linie z M.2 albo z innymi portami, więc po wpięciu karty jedno złącze może zostać wyłączone lub ograniczone. To nie jest wada samego PCIe, tylko decyzja projektowa konkretnej płyty.
Jeśli coś ma działać bez niespodzianek, sprawdzam trzy rzeczy: długość slotu, szerokość elektryczną i ewentualne współdzielenie linii. W praktyce to oszczędza więcej czasu niż późniejsze szukanie przyczyny, dlaczego karta jest wykrywana, ale pracuje wolniej niż powinna.
Kiedy x1 wystarczy, a kiedy stanie się wąskim gardłem
Tu nie ma jednego uniwersalnego wyroku. Wszystko zależy od tego, ile danych urządzenie musi przesyłać w szczycie i czy robi to stale, czy tylko chwilami. Ja patrzę na x1 jak na drogę lokalną: do codziennego ruchu jest świetna, ale dla ciężarówek zaczyna być ciasna.
| Scenariusz | Ocena | Dlaczego |
|---|---|---|
| Karta Wi-Fi w domowym PC | Bez problemu | Rzeczywisty ruch sieciowy zwykle nie zbliża się do limitów x1. |
| Karta dźwiękowa do pracy i rozrywki | Bez problemu | Audio nie potrzebuje dużej przepustowości PCIe. |
| Kontroler USB z kilkoma portami | Zazwyczaj wystarczy | Wydajność zależy bardziej od podłączonych urządzeń niż od samego slotu. |
| Sieciówka 10 GbE | Na granicy lub za ciasno | W starszych generacjach x1 może nie utrzymać pełnego obciążenia. |
| Szybki adapter NVMe | Raczej nie | Nowoczesne dyski potrafią wymagać znacznie większego pasma niż daje jedna linia. |
| Karta przechwytująca 4K przy wysokim bitrate | Zależy od modelu | Tu często liczy się każdy dodatkowy megabajt przepływu. |
Warto pamiętać o prostym progu: jeśli urządzenie potrafi w praktyce wykorzystać kilkaset MB/s lub więcej przez długi czas, starsze x1 zaczyna być ryzykowne. PCIe 2.x daje około 500 MB/s na kierunek, PCIe 3.0 około 1 GB/s, więc już sam standard generacji robi ogromną różnicę. Dlatego nie oceniam x1 wyłącznie po numerze, tylko po tym, co konkretnie ma przez niego przechodzić.
Jest jeszcze jedna pułapka. Czasem karta działa dobrze w prostych testach, ale przy dłuższym kopiowaniu danych albo przy kilku jednoczesnych zadaniach zaczyna się dusić. To typowy objaw zbyt wąskiego łącza, a niekoniecznie uszkodzenia sprzętu. I właśnie dlatego przed zakupem zawsze sprawdzam kilka technicznych szczegółów.
Co sprawdzam przed zakupem karty albo płyty
Gdybym miał ocenić zakupy pod PCIe bardzo praktycznie, powiedziałbym tak: nie kupuj „slotu”, tylko kupuj konkretny przypadek użycia. To, czy x1 wystarczy, zależy od urządzenia, wersji PCIe, układu linii na płycie i tego, czy chcesz tylko uruchomić kartę, czy faktycznie wykorzystać jej pełne możliwości.
- Sprawdzam, czy karta jest naprawdę x1, czy tylko ma krótki bracket, ale większe wymagania po stronie przepustowości.
- Patrzę w manual płyty głównej, bo tam zwykle jest opisane, z czym slot dzieli linie.
- Jeśli producent daje wybór prędkości w BIOS, zostawiam Auto, a ręczne wymuszanie traktuję jako krok naprawczy, nie domyślne ustawienie.
- Porównuję generację slotu z wymaganiami urządzenia, bo x1 Gen2 i x1 Gen4 to zupełnie inna liga.
- Upewniam się, że karta nie potrzebuje nietypowego zasilania albo dodatkowej przestrzeni na radiator.
- Sprawdzam, czy sterowniki i system operacyjny wspierają dany model bez kombinowania.
Dokumentacja ASUS dobrze pokazuje jedną rzecz: realny tryb pracy zależy od najsłabszego wspólnego mianownika między płytą, kartą i konfiguracją linii. To oznacza, że nawet dobry sprzęt może działać poniżej oczekiwań, jeśli zostanie wpięty w niewłaściwe miejsce albo obok zajętego M.2. Z mojego doświadczenia właśnie tutaj najczęściej powstają nieporozumienia, a nie w samym standardzie PCIe.
Jeśli mam zostawić jedną praktyczną myśl, to taką: x1 nie jest problemem samym w sobie, tylko wtedy, gdy próbujesz przez nie przepchnąć zbyt ciężkie zadanie. Do kart rozszerzeń o umiarkowanych wymaganiach ten format jest rozsądny, tani i stabilny. Gdy jednak planujesz szybkie sieciówki, rozbudowę pamięci masowej albo kartę przechwytującą z dużym strumieniem danych, od razu sprawdzaj nie tylko szerokość slotu, ale też jego generację i to, czy niczego po drodze nie ograniczysz.
